Wifi无线袖珍振动仪 CardVibro Air 2 Series (VM-2012/VM-2012C)

2020-10-21 6 收藏 返回列表

Wifi无线袖珍振动仪

CardVibro Air 2 Series (VM-2012/VM-2012C) 便携式振动仪的 WIFI 通信对应采用 wifi 无线的高速通信 , 拥有强大的数据处理功能 , 即使振动测定困难的地方,也可以实现精密测定 . 大家久已期待的面向智能手机版本的 APP(Air2 Light) 上市后,使用会更加方便,可以满足大家更多的使用愿望 .

特长

  • ■Android 安卓系统末端对应

  • 以安卓平板可以简单操作

    • CardVibro Air 2 Series

    • 主菜单

      主菜单

    • 波形测量画面

      波形测量画面

    • 测量点设定画面

      测量点设定画面

    • CardVibro Air 2 Series Light

    • 主菜单

      主菜单

    • 趋势图画面

      趋势图画面

    • 设定画面

      设定画面

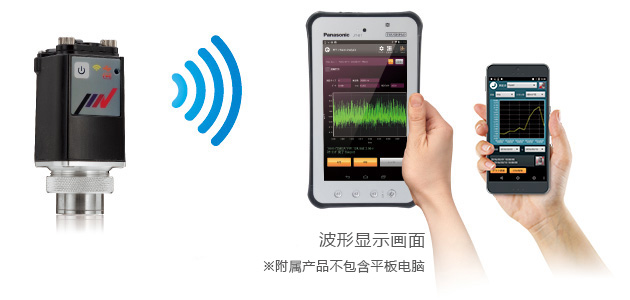

  • ■采用 WiFi 无线

  • 虽然有间隔,以 WiFi 无线还能做远隔测量。

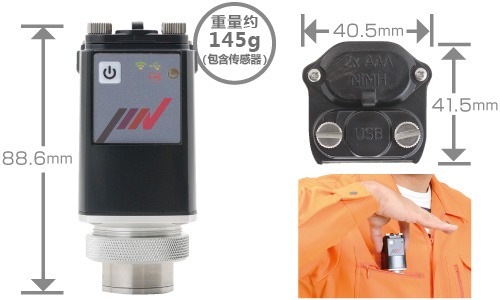

  • ■小巧轻便

  • 收入前胸口袋的袖珍设计。

    小巧轻便

  • ■低消耗电力

  • 7 号电池 2 节可连续工作 6 小时

    • 低消耗电力

      只能使用充电电池

    • 可用USB接口充电

      可用USB接口充电

使用用途

  • 设备机械的维修检查

  • 振动调查

  • 微小位移测定

  • 激烈振动的场所

  • 高处

  • 狭窄的场所

  • 有间隔的场所

功能


    • ■同时测量

    • 同时测量
      Air2

      同时测量
      Air2 Light

      描述振动的参数有多种,一般的振动测量仪需要多次切换测量参数才能完成多参数测量。本振动仪只要按一次 “开始键”就可以同时测量振动的加速度,速度,位移,以及诊断轴承状态用的加速度包络值,从而可以减轻作业负担并且防止漏测。


    • ■附带判定值

    • 同时测量
      Air2

      同时测量
      Air2 Light

      为了判断鼓风机、马达等旋转机械的状态,大家都想用测量直接得到的数据就马上判断状态。但是初次测量不能立刻判断。用ISO-10816[JIS-B-0906] 标准的振动烈度和给轴承判断专门设定的独自判断值可以诊断。


    • ■USB 有线连接功能

    • 同时测量
      Air2

      同时测量
      Air2 Light

      即使在无线无法使用的情况下,也可以通过USB 与平板电脑连接并使用导线进行测量。


    • ■FFT 分析功能

    • 测量振动之后如果水平过高时,可用频谱波形分析。虽然设备袖珍型,但是拥有 12800 Line 的高分辨率,而且可以做轴承振动的频率成分的分析和比较。

      FFT分析功能


    • ■数据保存

    • 采集得到的数据全部都可以保存。使用扩展SD 卡的时候可以存储更多数据。如果有数据管理软件的话,能将数据传输到电脑并可实现高效率的数据管理。

      数据保存


    • ■波形测量功能

    • 摩尔纹现象等在波形里有它的独特特征,所以一看就可以认出来。可记录最大 30 分的波形。

      波形测量功能


    • ■连续监测功能

    • 能同时监测波形数据及频谱(FFT)

      连续监测功能


    • ■设定巡检路径的功能

    • 自动并顺序显示巡检路径中的每个测点;可避 免在现场巡检时遗漏点,并可以提高巡检效率。
      注)需要选购件(数据管理软件)

      设定巡检路径的功能


    • ■趋势图功能

    • 没有使用数据管理软件就无法实现的趋势图只能用 Air2Light 显示。用 CSV 保存数据并将其附加到邮件中这也是可以做到的。

      趋势图功能

规格

使用说明书下载 使用说明书下载

项目规格
端子接口无线 LAN: IEEE802.11b, WIFI基准, 128bit WEP, WPA/WPA2
无线通信模式基础模式
搭载储存卡容量4Mbit × 16bank
使用电源7号充电电池2个
消耗电流测定状态(WIFI使用时):约150 mA
使用温度范围+5 ゚C - 50 ゚C (仅附属电池质保)
使用湿度范围30 - 90 % (无结露)
采样频率最大76.8 kHz
AD分辨率16 bit
平板电脑Android4.1以上版本(IMV唯一认可操作系统)

CardVibro Air2
标准型 (内置型拾音器)
VM-2012

标准型 (内置型拾音器) VM-2012

项目规格
重量

约145 g

尺寸41.5 mm (D) × 40.5 mm (W) × 88.6 mm (H)
传感器压电式加速度传感器
加速度频率范围10 - 10000 Hz
速度频率范围10 - 1000 Hz
位移频率范围10 - 150 Hz
最大测量加速度500 m/s2
VM-2012 产品构成
标准构成品
Air2主机VM-2012
USB充電器接口HK-AC001UW
MicroUSB线缆USB-M201/BK
7号镍氢电池GP100AAAHCJU2
传感器用探头VB-2001
选购
数据管理软件DB-2012
设备诊断软件DS-2013Tr
手提箱包B-2012
小型磁石MH-202R
小型磁铁
(曲面安装用) 推荐
MH-203R
传感器用长探头PI-2001
USB插头支架PB-2012

CardVibro Air2
连接型 (外接型拾音器)
VM-2012C

连接型 (外接型拾音器) VM-2012C

※不可单独使用。
需要与选件中的传感器等连接使用。

项目规格
重量

约130 g (不含传感器)

尺寸41.5 mm (D) × 40.5 mm (W) × 88 mm (H)
连接传感器电压输出传感器,ICP基准传感器
电压输出端口-5 V, +5 V
ICP端口+ 24 V (2 mA)
电压输入端口± 2.5 V
传感器输入 IFHR10 A (圆形6针串口)
VM-2012C 产品构成
标准构成品
Air2主机VM-2012C
USB充電器接口HK-AC001UW
MicroUSB线缆USB-M201/BK
7号镍氢电池GP100AAAHCJU2
选购
数据管理软件DB-2012
设备诊断软件DS-2013Tr
手提箱包B-2012
长尺线缆CE-2012-3m
长尺线缆CE-2012-10m
压电式加速度传感器VP-2012A
低域振动测定用传感器VP-2012PS1
电荷放大器CA-2012
专用支架HL-2012
传感器输入线缆CC-2012I
传感器输入线缆CC-2012V
USB插头支架PB-2012

※如果您希望继续将手头的选配件和新购部件配合使用的时候,请和我们商谈。

Air2 软件可以安装的平板(7 寸以上)

  • SONY Xperia Z3 Tablet SGP611JP/W(推荐)

  • Google Nexus 7(2013) ME571-16G(K00B)(推荐)

  • Google Nexus 7(2012) ME370T(推荐)

  • ASUS ZenPad 8.0 Z380KNL(P024)(準推荐)※

  • NEC LAVIE Tab S PC-TS508FAM(準推荐)※

  • NEC LAVIE Tab PC-TS508T1W(準推荐)※

  • ASUS Fonepad 7 ME372CL(K00Y) (準推荐)※

  • ASUS ZenPad S 8.0 Z580CA(P01MA) (準推荐)※

  • Google Nexus 9 OP82100(準推荐)※

※ 準推奨平板的记录模式下测量最多5分钟

Air2 Light 软件可以安装的智能手机

  • Google Nexus5X LG-H791 (推荐)

  • ASUS Zenfone3 ZE552KL(Z012DA)(已经动作确认)

  • KYOCERA TORQUE G01 KYY24(已经动作确认)

  • SONY XPERIA A2 SO-04F(已经动作确认)

  • Google Nexus5 LG-D821(已经动作确认)
